La implementación de pantallas en entornos curvos, ondulados o cilíndricos introduce complejidades físicas únicas. Los paneles rígidos convencionales simplemente no pueden adaptarse a diseños arquitectónicos fluidos. Los integradores visuales enfrentan una inmensa presión para ofrecer panoramas impecables en estudios de transmisión, espacios comerciales y vestíbulos corporativos. La pantalla LED flexible serie RF ofrece una solución de alto rendimiento para estos espacios exigentes. Sin embargo, lograr resultados visuales perfectos depende en gran medida de una preparación estructural precisa. Una subestructura mal preparada hace descarrilar rápidamente un proyecto. A menudo esto conduce a costuras visibles, módulos fracturados y reelaboraciones extensas.
Esta guía proporciona a los integradores de sistemas, técnicos audiovisuales y directores de proyectos una visión sin adornos de los requisitos básicos de instalación. Aprenderá cómo mitigar los riesgos de implementación mediante un encuadre exacto y una planificación térmica. Cubrimos todo lo necesario para evitar costosos rediseños a mitad del proyecto. Domina estas técnicas para asegurar una exhibición final espectacular.

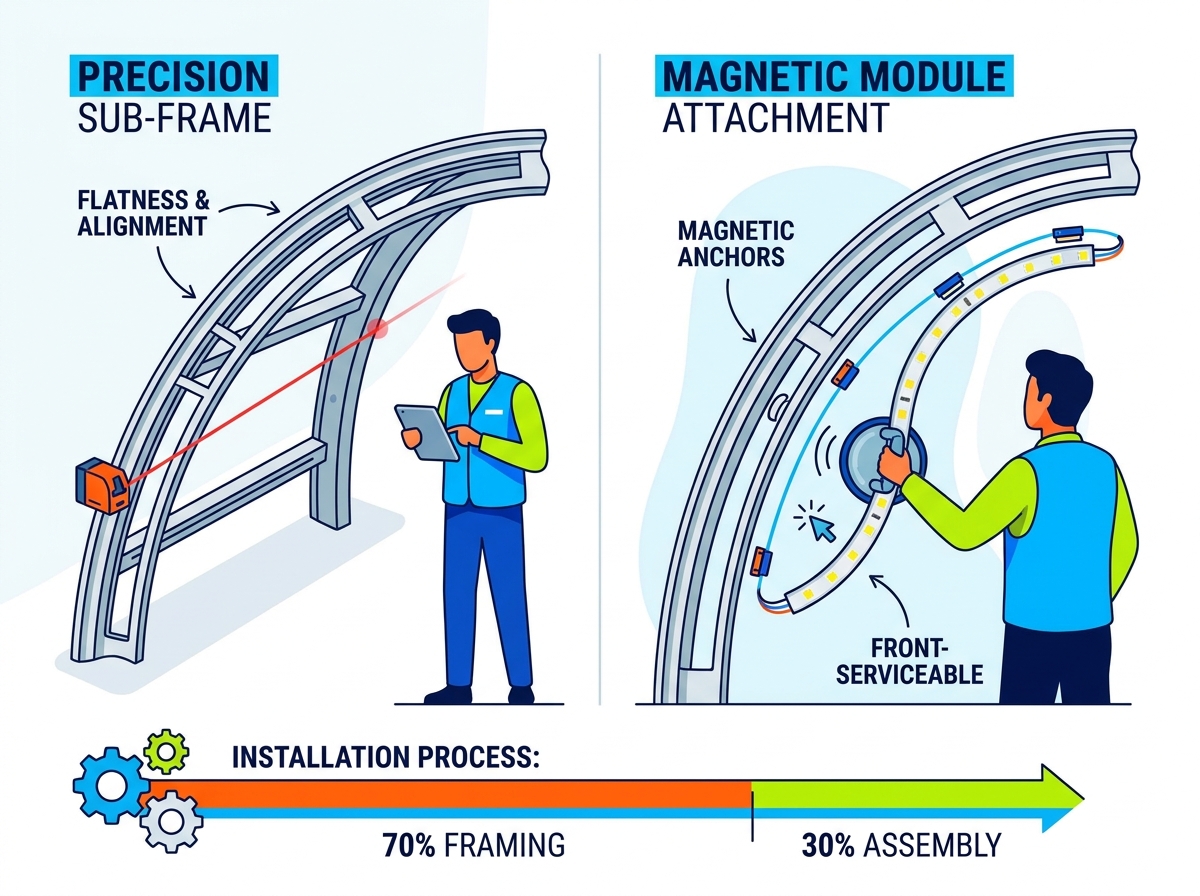

La subestructura dicta el éxito: el 70 % del tiempo de instalación debe dedicarse al marco y la nivelación; Los módulos magnéticos de la serie RF se ajustan estrictamente a la precisión del marco.
Respete los límites físicos: respetar el radio de curvatura mínimo especificado evita microfracturas en las uniones de soldadura de PCB y prolonga la vida útil del módulo.
La capacidad de servicio frontal acelera el retorno de la inversión: el diseño magnético simplifica tanto el montaje inicial como el mantenimiento a largo plazo, lo que reduce el tiempo de inactividad operativa.
La planificación térmica no es negociable: las instalaciones curvas y cerradas requieren estrategias proactivas de disipación de calor para evitar el sobrecalentamiento localizado.
Lograr una exhibición impecable comienza mucho antes de desembalar los paneles. Debe definir con antelación requisitos claros de la subestructura. Los instaladores necesitan una subestructura de chapa o acero personalizada. Los ingenieros deben diseñar esta estructura para que coincida exactamente con la curva deseada. No podemos enfatizar lo suficiente las tolerancias de planitud y alineación. Un marco sin precisión provocará costuras visibles entre los módulos flexibles. Las superficies metálicas desiguales crean pequeños huecos. Los espectadores notarán estos espacios inmediatamente cuando estén cerca de la pantalla.
Para garantizar el éxito del encuadre, siga varias prácticas recomendadas básicas:
Opte por aluminio mecanizado por CNC en lugar de acero estándar para reducir el peso estructural y mejorar la precisión dimensional.
Trate todas las superficies metálicas aplicando una capa antioxidante para evitar la degradación a largo plazo.
Incorpore canales de refrigeración dedicados en el diseño del marco para una gestión térmica pasiva.
La realización de un perfil medioambiental exhaustivo evita fallos de hardware a largo plazo. Debe evaluar minuciosamente la temperatura ambiente, la humedad y los patrones de flujo de aire. Las integraciones empotradas o arquitectónicas atrapan el calor fácilmente. Una ventilación deficiente degrada significativamente la vida útil de los diodos. Calcule con precisión el consumo de energía requerido. Evalúe sus necesidades de redundancia de datos simultáneamente. Base estos cálculos en la resolución total de la pantalla. No confíes únicamente en la huella física. Los lanzamientos de alta resolución consumen más energía por metro cuadrado.
Finalmente, verifique rigurosamente todas las restricciones de flexión. Defina siempre el radio de curvatura mínimo de su paso de píxel específico. Las placas de circuito impreso (PCB) flexibles tienen límites físicos estrictos. No intente curvas de múltiples ejes o curvas compuestas. Continúe únicamente si la especificación del módulo admite explícitamente curvaturas complejas. Forzar las curvas fuera de estos límites daña los componentes internos de forma permanente. Provoca microfracturas en las uniones de soldadura. Estas fracturas provocan píxeles muertos poco después del despliegue.
Una preparación adecuada requiere auditar su inventario. También requiere equipar correctamente a tu tripulación. Al momento de la entrega, realice una estricta verificación de inventario de inmediato. Recibirá módulos flexibles, tarjetas receptoras y fuentes de alimentación. El envío también incluye cables de datos y anclajes magnéticos especializados. Verifique todas las cantidades antes de comenzar cualquier ensamblaje. Los componentes faltantes detienen por completo el progreso de la instalación.
Reúna sus herramientas de integración con mucha antelación. Los instrumentos de precisión son obligatorios para una construcción perfecta. Utilice niveles láser giratorios y transportadores digitales. Estas herramientas verifican perfectamente la alineación del marco. Los técnicos necesitan herramientas especializadas para retirar el módulo de succión. Estos permiten un manejo seguro y microajustes. También necesitará destornilladores dinamométricos calibrados. Garantizan un montaje seguro del armario. Los controles de torsión evitan que los técnicos pelen las roscas de los tornillos durante el montaje de la fuente de alimentación.
Planifique cuidadosamente sus supuestos laborales. Calcule su plantilla en función de la escala del proyecto. Asigne un mínimo de dos técnicos para el manejo del módulo. Una persona sostiene el panel mientras la otra lo asegura. También debe incluir ingenieros estructurales. Validan la integridad del marco antes de que comience el trabajo eléctrico. La dotación de personal adecuada evita el trabajo apresurado y los daños accidentales.
Asegúrese de que su área de preparación contenga los siguientes elementos necesarios antes de iniciar la fase de construcción.
Categoría de herramienta | Artículo específico | Aplicación primaria |
|---|---|---|
Medición | Nivel láser giratorio | Verificación de la planitud de la subestructura y la alineación horizontal. |
Medición | Transportador digital | Confirmación de ángulos de flexión exactos en submarcos personalizados. |
Manejo | Herramienta de succión magnética | Extracción segura y microajuste de módulos LED magnéticos. |
Asamblea | Destornillador dinamométrico | Asegurar fuentes de alimentación y tarjetas receptoras sin apretar demasiado. |
Comience instalando de forma segura su marco estructural personalizado. La verificación continua garantiza el éxito a largo plazo. Entre los mejores consejos para la instalación de LED , destaca el uso constante de un nivel láser. Mida en varios puntos del marco. Una desviación de incluso 1 mm se amplifica rápidamente. Creará un espacio muy visible una vez que los técnicos conecten los módulos LED. Suelde o atornille los componentes del marco con cuidado. Asegúrese de que no sobresalgan rebabas metálicas de la superficie. Limpiar a fondo la cara metálica para garantizar una perfecta adhesión magnética.
Asigne claramente su topología de cableado antes de conectar cualquier módulo. Primero instale las unidades de fuente de alimentación (PSU) en el marco. Monte sus tarjetas receptoras de forma segura junto a las PSU. Enrute los cables de datos metódicamente entre las tarjetas. Asegure todos los cables firmemente con bridas o clips. El cableado suelto interfiere directamente durante la fase final. Evita que el asiento magnético de los módulos quede al ras del metal. Un cable atrapado hace que el módulo se abulte hacia afuera. Esto arruina la suave curva de la pantalla.
Maneje los módulos estrictamente por sus bordes de plástico. Tocar la cara frontal directamente provoca daños. Los aceites y la presión dañan los delicados dispositivos de montaje en superficie (SMD). Comprueba las flechas direccionales impresas en la parte posterior. Alinéelos cuidadosamente para asegurar una polarización uniforme. Esto también garantiza un diseño de píxeles preciso. Coloque los módulos en su lugar utilizando sus anclajes magnéticos. Comience desde el centro de la curva estructural. Trabaje hacia afuera sistemáticamente hacia los bordes. Este método distribuye la tensión física uniformemente por toda la superficie. Evita que los módulos se pandeen bajo presión.
El mapeo del flujo de datos dicta cómo la pantalla procesa las imágenes. Debes configurar las tarjetas receptoras con precisión. Utilice un software de control estándar como NovaStar para este paso. Los diseños curvos suelen presentar resoluciones no estándar. Los integradores de sistemas deben abordar estas complejidades durante la configuración inicial del software. Mapear dimensiones de píxeles personalizadas requiere atención al detalle. Mapee la cascada de datos perfectamente para evitar imágenes distorsionadas. Pruebe la ruta de la señal utilizando patrones de prueba estándar.
Después del mapeo, concéntrese en el ajuste de la costura y el ajuste visual. Los técnicos suelen detectar líneas oscuras o brillantes entre los módulos. Estas líneas son el resultado de una tensión microscópica. También ocurren debido a pequeñas brechas físicas. Las líneas oscuras indican un espacio físico entre los paneles. Las líneas brillantes indican que los paneles se juntan demasiado. Utilice una herramienta de succión para mover los módulos ligeramente. Cierre los espacios o alivie la presión con cuidado.
Finalmente, realice una calibración completa del color y el brillo. Este paso garantiza una calidad de imagen uniforme. Las pantallas curvas presentan desafíos únicos en cuanto a ángulos de visión. El brillo parece diferente dependiendo de la posición del espectador. Siga estos pasos de calibración estándar:
Genere un patrón de prueba de blanco puro para exponer inconsistencias de brillo en toda la pantalla.
Identifique y documente cualquier línea oscura o brillante a lo largo de las uniones del módulo físico.
Implemente la herramienta de succión para microajustar mecánicamente la posición del módulo.
Ejecute la corrección de bordes basada en software para fusionar virtualmente las costuras visibles restantes.
Ejecute una pasada final del colorímetro para fijar perfectamente el espacio de color Rec.709 o DCI-P3 deseado.
Los integradores a menudo enfrentan desafíos mecánicos y ambientales específicos. La identificación temprana de los problemas evita daños permanentes al hardware. A continuación detallamos los riesgos más frecuentes.
Un estrés físico excesivo destruye rápidamente los módulos flexibles. El síntoma principal implica píxeles muertos o fallas de línea intermitentes en todo el panel. La solución requiere un estricto cumplimiento del radio de curvatura de la hoja de especificaciones. Nunca fuerce un módulo para que se ajuste a un marco inexacto. Si la curva del marco excede la tolerancia del módulo, debe rediseñar el marco auxiliar inmediatamente.
La acumulación de calor degrada rápidamente el rendimiento visual. El síntoma suele presentarse como una degradación del color o una falla repentina del hardware en el centro de la pantalla. La solución requiere una gestión térmica proactiva. Integre sistemas de refrigeración activos detrás del subchasis. Instale extractores de aire o conductos HVAC dedicados para gestionar la acumulación de calor de forma eficaz.
Un asiento inadecuado interrumpe toda la experiencia visual. El síntoma principal se manifiesta como módulos que aparecen "con baches" o desalineados a lo largo de la curva. La solución requiere una inspección física. Compruebe si hay cables atrapados detrás del módulo. Busque rebabas de metal que queden en el bastidor auxiliar durante la fabricación. Utilice una herramienta de succión para retirar el módulo de forma segura. Elimine la obstrucción por completo y luego vuelva a colocar el panel al ras contra el metal.
Matriz de solución de problemas de instalación
Síntoma observado | Causa probable | Solución recomendada |
|---|---|---|
Fallos de línea intermitentes | Microfracturas por flexión excesiva. | Verificar el radio de curvatura; rediseñar el marco si es necesario. Reemplace el módulo dañado. |
Degradación central del color | Estrangulamiento térmico/sobrecalentamiento. | Instale extractores de aire activos detrás del marco estructural. |
Protuberancias superficiales visibles | Cables atrapados o rebabas de metal. | Retire el módulo con la herramienta de succión, elimine la obstrucción y vuelva a colocarlo limpiamente. |
La instalación de una pantalla altamente flexible sigue siendo un ejercicio de precisión estructural. El sistema de fijación frontal magnético hace que el montaje de la pantalla sea muy eficiente. Sin embargo, el resultado visual final depende enteramente de un riguroso marco previo a la instalación. Los compradores deben tener en cuenta la fabricación personalizada en el presupuesto general de su proyecto. La mano de obra AV especializada también es crucial para el éxito. Una planificación cuidadosa garantiza una instalación espectacular y duradera.
Debes priorizar medidas exactas y una planificación térmica estricta. Ignorar los factores ambientales conduce a una rápida degradación del hardware. Proteja su inversión ejecutando cada fase metódicamente. Próximos pasos: descargue la hoja de especificaciones técnicas para el tamaño de píxel elegido. Consulte directamente con un especialista en integración para obtener planos de subchasis personalizados. Solicite una cotización personalizada basada en las dimensiones específicas de su proyecto. Ejecute estos pasos para asegurar una experiencia visual impecable.
R: El radio exacto depende en gran medida del tamaño de píxel específico que seleccione. Los pasos más cerrados generalmente permiten radios más pequeños. Debe consultar la hoja de especificaciones oficial para conocer los límites exactos. Superar este límite especificado daña permanentemente los componentes internos de la PCB. Respete siempre estrictamente las restricciones de flexión del fabricante.
R: Sí, el diseño magnético permite un mantenimiento frontal completo. Los técnicos pueden quitar fácilmente módulos individuales utilizando una herramienta de succión especializada. Esta capacidad reduce significativamente el tiempo de inactividad por mantenimiento. También elimina la necesidad de voluminosas pasarelas de acceso trasero en espacios arquitectónicos reducidos.
R: Si bien en teoría es posible montarlo en una pared existente, no lo recomendamos. Casi siempre se requiere una subestructura de metal personalizada. Proporciona la planitud absoluta y la adhesión magnética segura necesarias para una visualización perfecta. Las curvas estándar de los paneles de yeso rara vez cumplen con la precisión milimétrica requerida.
R: Estos módulos altamente flexibles generalmente cuentan con una clasificación IP solo para interiores. Carecen de la amplia impermeabilización necesaria para la exposición directa al exterior. Verifique siempre la clasificación IP específica de su modelo. Implementarlos estrictamente dentro de ambientes interiores con clima controlado, a menos que el fabricante especifique explícitamente capacidades para exteriores.
